Sistema automatico 380V ISO9001 di disidratazione dei fanghi 70L

Descrizione di prodotto

Sistema completo di disidratazione dei fanghi

La disidratazione dei fanghi e l'impianto di essiccazione centrifughi prodotti dalla nostra società, usato solitamente per fango ispessentesi ed asciugante, pricipalmente è composta di centrifuga del decantatore di serie di LW (o torchio a vite), una preparazione interamente automatica del flocculante e dispositivo di dosaggio, un fango schiacciante e tagliatrice, una pompa d'alimentazione del fango, una pompa di dosaggio, un trasportatore di vite shaftless, un flussometro, una valvola di regolazione e un sistema di controllo interamente automatico completo. Caratterizzato dalla struttura avanzata, configurazione ragionevole, alto livello di automazione, l'operazione ermetica continua, l'operazione sicura ed affidabile, ecc., è applicabile al trattamento di acque luride municipali, di acque luride rurali, delle acque luride dell'ospedale, ecc. come pure di vari tipi di acque luride industriali.



Principio di funzionamento del sistema

Il fango misto dalle acque luride municipali che hanno subito la sedimentazione primaria e la sedimentazione secondaria ha normalmente un contenuto di solidi di circa 2-3%. Poi è asciugato ed ispessito con una centrifuga del decantatore (o filtro dalla cinghia, torchio a vite) ed il fango scaricato ha un tenore d'acqua di circa 80-85%. Più successivamente, il fango entra nell'attrezzatura del riscaldamento e di deumidificazione della pompa termica di calore a bassa temperatura del fango per deumidificazione e essiccazione ed il tenore d'acqua del fango trattato cade a circa 30%. Quindi, i trattamenti inoffensivi del fango, quali incenerimento o utilizzazione dopo la pirolisi, possono essere condotti.



Campo di applicazione

A lungo, dovuto lo sforzo sul trattamento delle acque e l'ignoranza del trattamento del fango, attualmente, soltanto circa 30% del fango è eliminato sicuro. Un gran numero di fango bagnato è trasportato fuori a caso, semplicemente trasferito in una discarica o è accatastato su. Esposto all'aria, il fango è a puzzo incline ed attira le zanzare e non può essere usato come fertilizzante.



I requisiti del piano d'azione della prevenzione ed il trattamento di inquinamento delle acque ed altre leggi nazionali pertinenti e regolamenti del trattamento e della disposizione del fango hanno continuato ad aumentare negli ultimi anni. Di conseguenza, il fango più ulteriormente subirà il trattamento e la disposizione stabili ed inoffensivi delle risorse ed il tenore d'acqua di fango per materiale di riporto, incenerimento, utilizzazione delle terre, ecc. sarà più basso di 60%.

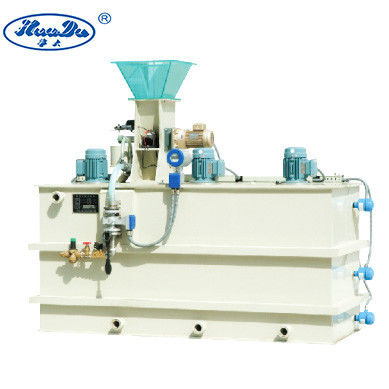

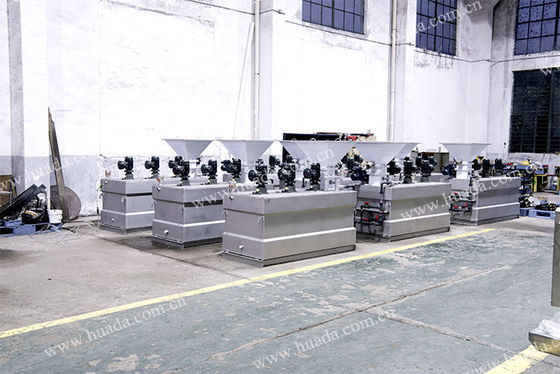

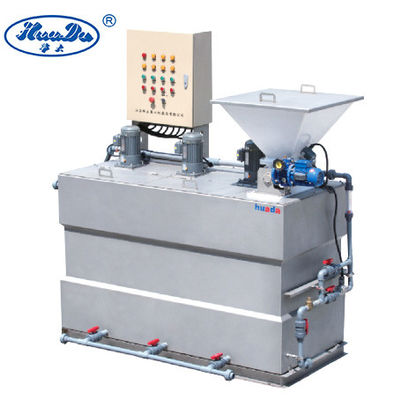

PAM Solution Automatic Dosing Device

Il dispositivo di dosaggio automatico della soluzione di PAM di serie di JY, pricipalmente composto di polvere asciutta automatica che dosa il sistema, un dispositivo quantitativo automatico del getto di acqua, un dispositivo di prebagnatura di vortice, un dispositivo del monitoraggio di livello liquido, un dispositivo di mescolatura, le condutture, le valvole, ecc., è un dispositivo di sistema che integra lo stoccaggio, l'alimentazione, la bagnatura, la dissoluzione ed il trattamento a secco della polvere. Il sistema sotto controllo interamente automatico può essere usato per la serie e la preparazione continua di soluzione di grande molecolarità del polimero. È ampiamente usato nel trattamento delle acque, nella depurazione delle acque bevente, nel trattamento delle acque reflue industriale, nella fabbricazione della carta, nella fusione del minerale metallifero, ecc.

Principio di funzionamento

I passaggi della polvere di PAM tramite un dispositivo di bagnatura di vortice di alto-efficienza, poi è mescolato con acqua, completamente mescolato e dissolto in una soluzione di PAM con una concentrazione di 0.1~0.5%. Più successivamente, la soluzione è curata e messa nel serbatoio per l'applicazione standby.



Il tempo di maturazione della soluzione pronta dipende dalla natura dell'agente, dalla portata richiesta del processo e dall'efficace volume del dispositivo e generalmente, la dissoluzione ed il tempo di maturazione della soluzione raggiungeranno 45-60min per assicurare la dissoluzione ed effetto della soluzione ed il trattamento pieno di trattamento dell'agente.

Di acqua d'alimentazione secondo la portata stabilita ed allo stesso tempo, aggiunge automaticamente la polvere asciutta quantitativa; bagni il potere nel dispositivo di prebagnatura, mettalo nel carro armato della dissoluzione per la mescolanza e la dissoluzione; quando il livello liquido raggiunge l'altezza di straripamento, mettala nel carro armato di trattamento per la mescolatura e curando ed allo stesso tempo, mescoli la soluzione nel carro armato della dissoluzione; quando il livello liquido raggiunge l'altezza di straripamento, mettala nel serbatoio per l'applicazione del appoggio e di stoccaggio; dopo il trattamento, quando la soluzione nel serbatoio aumenta al livello ad alta percentuale di liquido, usi la soluzione pronta di PAM. Dopo la prima preparazione, la soluzione dei rifornimenti del dispositivo richiesta per il processo mentre preparando una nuova soluzione, che può soddisfare le esigenze del servizio continuo di 24 ore.



Parametri tecnici del dispositivo di dosaggio automatico della soluzione di serie di JY

Oggetti	Modello
	JY500	JY1000	JY1500	JY2500	JY4000	JY6000
Efficace volume (m3)	1030	1160	1570	2640	4500	6500
Dosaggio del volume di camera (L)	70	70	70	70	70	70
Dosando potere del motore (chilowatt)	0,18	0,18	0,18	0,18	0,18	0,18
Capacità della preparazione (l/h)	500	1000	1500	2500	4000	6000
Proporzionando concentrazione (%)	1-3	1-3	1-3	1-3	1-3	1-3
Pressione di presa di acqua (Mpa)	0,3	0,3	0,3	0,3	0,3	0,3
Portata della presa di acqua (m.3/h)	0-3	0-3	0-3	0-4	0-4	0-4
Dosaggio massimo (kg/h)	0.85-3.6	0.85-3.6	1.7-7.2	2.5-9	3.4-14.4	4.5-20
Materiale del carro armato	304	304	304	304	304	304
Alimentazione elettrica (V)	380v/50hz	380v/50hz	380v/50hz	380v/50hz	380v/50hz	380v/50hz
Peso (chilogrammi)	400	420	500	600	750	880
Dimensione (millimetri)	2000*1000*1830	2200*1000*1830	2200*1200*2150	2600*1450*2150	3000*1500*2200	4000*1750*2500



Nota: Il dosaggio massimo si riferisce al dosaggio all'ora al minimo - la velocità massima della spirale di dosaggio della polvere asciutta nell'ambito dei locali di trattamento pieno.



Nell'operazione reale, la velocità della spirale di dosaggio può essere regolato secondo i requisiti di concentrazione regolare il dosaggio asciutto della polvere; la pressione di acqua dell'entrata (portata) può essere ha regolato per soddisfare i requisiti di concentrazione della preparazione e le richieste dell'uscita.



In occasioni speciali, la progettazione può essere cambiata per aumentare il dosaggio di polvere asciutta a tempo di unità. Per aumentare il dosaggio all'ora, presenti prego tale richiesta mentre ordinavano.

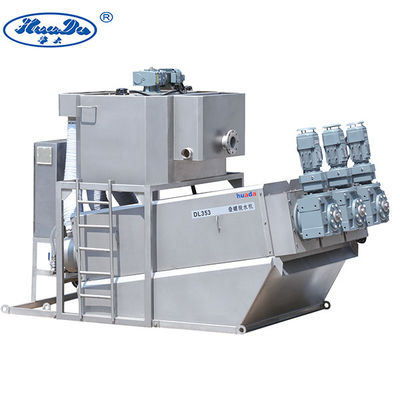

Sistema di disidratazione dei fanghi – torchio a vite

Campo di applicazione

Il torchio a vite è ampiamente usato per disidratazione dei fanghi in tali industrie come acque luride municipali, alimento, bevanda, il macello e l'allevamento, stampanti e tingenti, i fabbricazioni della carta, cuoi e prodotti farmaceutici.



Principio di funzionamento e della struttura

L'unità della separazione del torchio a vite è composta di anello di fissaggio e di anello di galleggiamento che sono impilati nel fratempo su a vicenda con una piccola lacuna. L'asse a spirale attraversa e gira per determinare l'anello di galleggiamento per muoversi circonferenzialmente. L'acqua nella torta flocculata del fango è filtrata con la lacuna fra l'anello di fissaggio e l'anello di galleggiamento e l'anello di galleggiamento si muove circonferenzialmente per impedire il bloccaggio. La lacuna fra l'anello di fissaggio e l'anello di galleggiamento diventa più piccola lungo la direzione dello sbocco del dolce dalla zona di ispessimento alla zona d'asciugamento e l'asciugamento forzato è raggiunto sotto il contropressione costituito dalla pressapellicola posteriore dello sbocco del fango.



Il fango è inviato dalla pompa di trasferimento del fango all'entrata del fango ed il flocculante è misurato ed inviato al carro armato mescolantesi di flocculazione, in cui il fango completamente è mescolato con il flocculante ed è flocculato. Dopo la flocculazione nei flocculi grandi, il fango entra nell'unità a spirale della separazione dall'entrata a spirale del fango. I flocculi nell'unità a spirale della separazione sono nell'ambito di gravità che si ispessiscono mentre avanzano verso la zona d'asciugamento nell'ambito dell'azione della spirale. La lacuna fra l'anello di galleggiamento e l'anello di fissaggio nella zona d'asciugamento è restretta ed il fango più ulteriormente è pressurizzato ed asciugato nell'ambito dell'azione della pressapellicola posteriore ed è scaricato dallo sbocco del fango come dolce.



Parametri tecnici

Oggetti	Modello
	DL201	DL351	DL352	DL353
Potere del motore dell'unità di disidratazione (chilowatt)	0,25	1,1	2,2	3,3
Potere del motore del miscelatore di flocculazione (chilowatt)	0,55	1,1	1,1	1,1
Capacità di trattamento (chilogrammo DS/H)	40-60	100-150	200-300	300-450
Alimentazione elettrica (v)	380V, 50hz	380V, 50hz	380V, 50hz	380V, 50hz
Peso della macchina (chilogrammi)	580	1340	2080	2820
Dimensione (millimetri)	2700*1000*1850	3115*850*2175	3115*1215*2175	3115*1700*2175



Disidratazione dei fanghi di LW - centrifuga dedicata del decantatore



La centrifuga è composta di ciotola che gira all'alta velocità, un rotolo che funziona nella stessa direzione della ciotola ed ha una determinata differenza della velocità come pure un differenziale, una base, un'alimentazione e un sistema di scarico, ecc. Il fango ed il flocculante entrano nella ciotola dopo la mescolanza in una camera d'alimentazione specialmente progettata. Nell'ambito dell'azione di forza centrifuga, le particelle flocculate rapidamente sono separate e sedimentate nella zona della sedimentazione ed il liquido chiarito è scaricato attraverso il foro di straripamento all'estremità della ciotola. I solidi sedimentati, dopo la spremuta ed asciugato dal deflettore del BD, è spinto dal trasportatore del rotolo alla sezione di secchezza della ciotola per ulteriore compressione e poi è scaricato attraverso lo sbocco delle scorie. Il periodo d'asciugamento dei solidi nella ciotola può essere controllato regolando la velocità differenziale fra il rotolo e la ciotola.



sistema integrato disidratazione dei fanghi Scivolo-montato

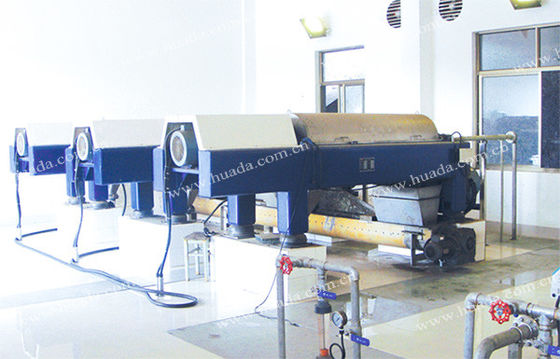

Applicazione della centrifuga del decantatore di serie di LW nella pianta di acque luride



Caratteristiche principali

• Velocità della ciotola: La ciotola è progettata con il fattore di separazione ad alta velocità e grande, che può efficacemente chiarire le particelle minuscole con la dimensione ≥5μm.
• rapporto del Lunghezza-diametro: L'efficace rapporto reale del lunghezza-diametro della ciotola è ≥4 e la distanza della sedimentazione è lunga, che aumenta il periodo di asciugamento e di chiarimento del fango nella ciotola.
• Deflettore del BD: C'è un deflettore circolare fra la sezione della sedimentazione del rotolo e sezione di essiccamento, che schiaccia il fango nella sezione di sistemazione nella sezione di secchezza, di modo che il tenore d'acqua del fango è più basso; nel frattempo, ha tagliato il collegamento fra il fango ed il liquido chiarito. La profondità dello stagno liquido può essere maggior dello sbocco delle scorie e più profondo lo stagno liquido è e più lungamente il processo prende, migliore l'effetto di chiarimento è.



Parametri tecnici

Oggetti	Modello
	LW355*1460	LW450*1800	LW530*2120	LW650*2800
Diametro della ciotola (millimetri)	350	450	530	650
Velocità della ciotola (r/min)	4000	3200	2800	2500
Fattore di separazione	3100	2580	2300	2270
Capacità di trattamento (m.3/h)	8-15	20-35	30-50	40-70
Potere del motore principale (chilowatt)	22	30	55	70



Sistema di controllo elettrico

• Lo SpA (regolatore programmabile) è impiegato nel sistema di controllo dell'attrezzatura di disidratazione dei fanghi per l'operazione interamente automatica o manuale, il monitoraggio dell'operazione, l'allarme dell'errore e la protezione di collegamento, ecc. della preparazione centrifuga del flocculante e dispositivo di dosaggio, la tagliatrice, la pompa d'alimentazione, il misuratore di portata, ecc.
• Le funzioni operazione avvio/arresto, automatica/manuale del sistema, della separazione, di pulizia e di arresto possono essere espletate secondo i programmi prestabiliti e le regolazioni personali;
• Può regolare automaticamente il volume dell'alimentazione con la coppia di torsione costante;
• Può aumentare o fare diminuire automaticamente la velocità differenziale per impedire il materiale che blocca secondo i cambiamenti nella coppia di torsione di spinta;
• Il sistema differenziale idraulico regola automaticamente la velocità differenziale secondo il cambiamento di pressione del sistema di azionamento idraulico per controllare la velocità differenziale;
• Proporziona automaticamente la concentrazione della preparazione del flocculante secondo la concentrazione predeterminata ed ha la funzione di dosaggio quantitativo continuo e stabile;
• Un grande touch screen di colore è disponibile per l'operazione e può visualizzare i parametri di lavoro dell'attrezzatura in tempo reale.



Tagliatrice schiacciante e

Questa macchina pricipalmente è utilizzata per fracassare i grandi pezzi di legno, di tessuti, di plastica, di gomma, di ossa, di cuoio, di vetro, ecc. nel fango (con un contenuto di solidi di ≤5) in moda da potere funzionare normalmente le pompe d'alimentazione, le centrifughe e gli strumenti nel sistema a valle. È descritta dall'alta capacità del trattamento, dal consumo di energia basso, dal tempo di impiego lungo, ecc.



pompa della Unico vite

La pompa è una pompa positiva di trasferimento di spostamento, di cui la vite con grande cavo, grande profondità del dente ed il piccolo diametro interno a spirale spinge il medium trasportato dall'estremità di aspirazione nell'estremità di scarico lungo la direzione assiale. Fatto dei materiali altamente resistenti all'uso, pricipalmente è usata per il trasferimento di fango con un contenuto di solidi di 0.2~5% ed i flocculanti e la sua portata di scarico può essere regolato da un convertitore di frequenza.



Trasportatore di vite di Shaftless

Il trasportatore di vite shaftless di LS pricipalmente è composto di dispositivo di azionamento, di lame a spirale shaftless, di piatto resistente all'uso sostituibile a forma di U della fodera e di scaffale. Pricipalmente è usato per trasportare il dolce asciugato dallo sbocco di scarico della centrifuga al parco carbone all'aperto o al veicolo del trasporto. L'intero lavoro è fatto in uno stato ermetico per tenere l'ambiente pulito.



Cammini per il fango l'essiccazione della pompa termica di calore a bassa temperatura - SDDR ha integrato il sistema

Il riscaldamento della pompa termica di calore a bassa temperatura del fango di SDDR e l'attrezzatura di deumidificazione è camminano per il fango l'attrezzatura d'asciugamento profonda, che può efficacemente trattare il fango con un tenore d'acqua di 85% o più basso ad un minimo di 10%. È ampiamente usata nel trattamento di fango municipale, fango industriale e rifiuti solidi, rifiuti pericolosi ed altri fanghi.



Principio di funzionamento

Inietti l'aria asciutta nell'essiccatore ermetico ed elimini l'umidità nel fango con lo scambio di umidità, quindi usi l'evaporatore per condensare e rimuovere l'umidità nell'aria ed allo stesso tempo, approfittare del principio della pompa di calore per recuperare il calore latente di condensazione dell'umidità, usarlo per riscaldare l'aria asciutta e fornire l'aria nuovamente dentro l'essiccatore. Poiché la tecnologia di recupero di calore è adottata, nessun cascami di calore è emesso nel modo di secchezza ermetico.



Vantaggi tecnici

Progettazione modulare

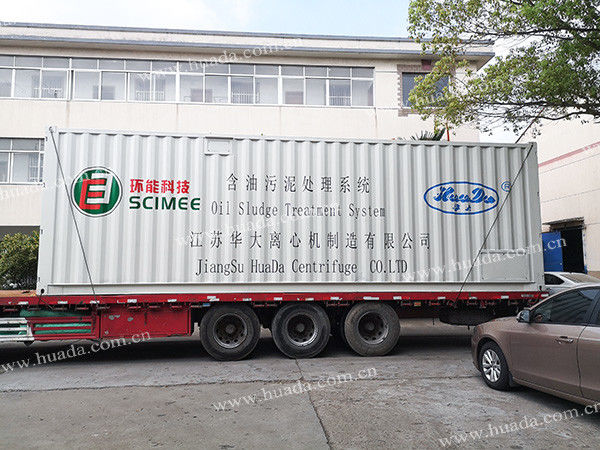

la progettazione Scivolo-montata o montata su veicolo lo rende inutile condurre la costruzione in loco dell'assemblea

La pompa di calore ed il fan sono integrati, evitanti l'inquinamento, facile smontare e montare

Il modulo di trattamento del gas della coda è integrato, in modo da nessuno scivolo separato è richiesto



Ecologico

Non c'è l'aggiunta chimica, in modo dallo smaltimento di fanghi successivo non è colpito

L'attrezzatura funziona in un modo ermetico alla bassa temperatura e l'aria calda è riciclata e riutilizzata, che è rispettosa dell'ambiente

Il dispositivo di trattamento del gas della coda è montato selettivamente al porto solido di scarico, impedente il cattivo odore al sito di secchezza

Il nuovo refrigerante ODP=0, il valore del GWP è estremamente - rumore basso e di lavoro <55 decibels="">



Risparmio energetico

Il tasso di recupero di energia è vicino a 100% ed il fango 2.5~4.2kg può essere asciugato con appena 1 chilowattora dell'elettricità

L'attrezzatura può essere personalizzata secondo i requisiti di cliente fornire la migliore soluzione per risparmio energetico e riduzione del consumo



Affidabilità

L'attrezzatura funziona ad a bassa velocità ed usa i materiali resistenti alla corrosione

Il monitoraggio terminale mobile dell'attrezzatura può essere realizzato con appena una chiave

Ha software che fissa la protezione, la previsione di guasto, l'allarme immediato e le funzioni di arresto
